Un lot où la maquette 3D
ne suffit pas
En tuyauterie, le plan ne se limite pas à une vue : l’atelier a besoin d’isométriques cotées, le chantier d’un repérage qui correspond aux pièces livrées, et le bureau d’études d’une justification de la tenue des réseaux et de leurs supports. Une maquette qui s’arrête à la géométrie laisse tout ce travail à faire.

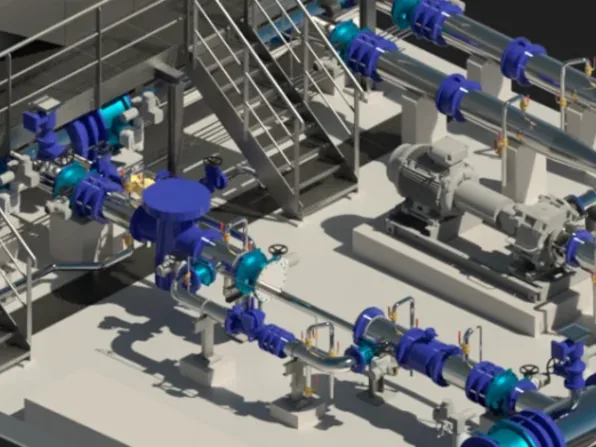

Nous modélisons à partir du cahier des classes de tuyauterie : matière, épaisseur, PN des brides, raccords et robinetterie conformes à la spécification et aux normes en vigueur. Ce qui est dans la maquette est ce qui sera commandé, préfabriqué et posé.
Ce que nous traitons
Ce que vous recevez
- Modélisation BIM par classe de tuyauteriematière, série, PN des brides et raccords alignés sur le cahier des classes, robinetterie conforme au type et au diamètre
- Plans de posetracés et altimétries cotés, repères de tronçons et de composants, exploitables directement sur site
- Isométriques cotéesune planche par ligne ou par spool : cotation en chaîne axe à axe, encombrement des éléments, altimétrie, orientation des coudes et renvois de lignes
- Repérage et nomenclaturesnumérotation par assemblage et par désignation, quantitatifs par ligne et par classe, métré de tubes, raccords, brides, joints et boulonnerie
- Cahier de supportagesfabrication et implantation des supports, patins et colliers, charges reprises et descentes de charge par point
- Plan de descentes de chargescharges ponctuelles reportées point par point, transmises au lot structure pour le dimensionnement des reprises
- Notes de calcul de flexibilitévérification des contraintes et des efforts aux ancrages, dimensionnement des points fixes et des lyres, itération sur le tracé quand le calcul l’exige
Une équipe,
une chaîne complète
Maquette 3D, isométries, supportages et notes de calcul sortent de la même équipe et de la même maquette. Quand le calcul de flexibilité impose un point fixe ou une lyre supplémentaire, la modification redescend directement dans les isométries et les cahiers de supports — sans reprise manuelle ni écart entre les documents.
Nous travaillons dans vos gabarits, sous votre nom, en renfort de vos équipes : sur une chaufferie isolée, sur un lot tuyauterie complet, ou en appui d’un projet multi-lots déjà engagé.
Conforme à la spécification
Classes de tuyauterie, matières et PN contrôlés élément par élément avant livraison.
Prêt pour la préfabrication
Isométriques cotées et repérage exploitables tels quels par l’atelier et le chantier.
Justifié par le calcul
Tenue des réseaux, efforts aux ancrages et supports dimensionnés, note à l’appui.
